Mit modernster industrieller Computertomografie (CT) prüfen wir Kunststoff-Spritzgussteile zerstörungsfrei und vermessen selbst komplexe Geometrien präzise und vollständig.
Unsere hauseigene CT-Messtechnik ermöglicht schnelle Entscheidungen, verkürzt Freigabeprozesse und reduziert Kosten. Durch die interne Auswertung sparen wir wertvolle Zeit und erhöhen gleichzeitig die Prozesssicherheit.
Industrielle Computertomografie für Erstbemusterung, Serienprüfung und Lohnmessung – exakt, dokumentiert und ohne Schnitt am Bauteil.
Mit unserer hauseigenen CT-Messtechnik prüfen wir innenliegende Strukturen zerstörungsfrei und messen komplexe Geometrien hochgenau aus. So beschleunigen wir Freigaben, senken Risiko und sichern Qualität – vom ersten Muster bis zur laufenden Serie.
Die Computertomografie durchleuchtet ein Bauteil mit Röntgenstrahlung und setzt aus tausenden Einzelaufnahmen ein vollständiges 3D-Volumenmodell zusammen. Anders als bei taktilen oder optischen Messverfahren werden dabei auch Bereiche erfasst, die von außen nicht zugänglich sind – Hohlräume, Hinterschnitte, Einlegeteile und innenliegende Geometrien.
Das Ergebnis ist ein digitaler Zwilling Ihres realen Bauteils. Daraus gewinnen wir Maße, Toleranzvergleiche und Werkstoffinformationen, ohne das Teil zu beschädigen. Genau deshalb ist die CT-Messtechnik bei anspruchsvollen Kunststoffteilen und Baugruppen heute der schnellste Weg zu belastbaren Aussagen.
Zerstörungsfreie Prüfung (ZfP)Wir machen Lunker, Poren, Einschlüsse, Bindenähte und Risse sichtbar – ohne das Bauteil aufzuschneiden. Ideal für die Bewertung sicherheitsrelevanter und funktionskritischer Teile.

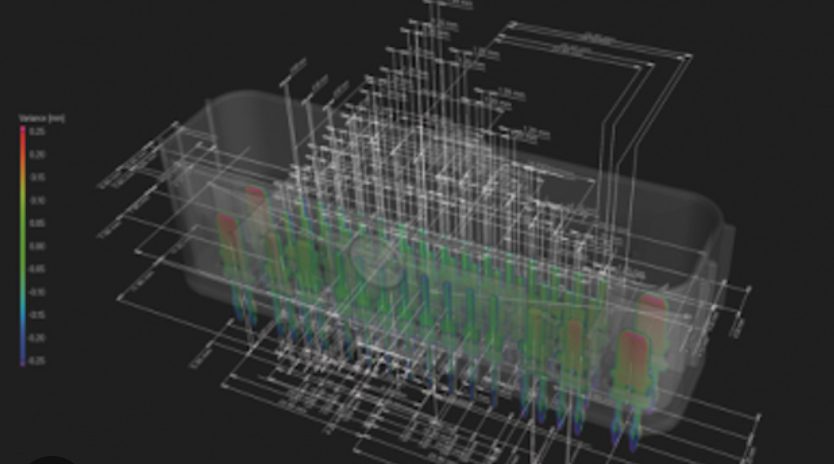

Vollständige 3D-VermessungErfassung aller äußeren und inneren Geometrien in einem einzigen Messvorgang. Auch komplexe Freiformflächen werden vollständig abgebildet.

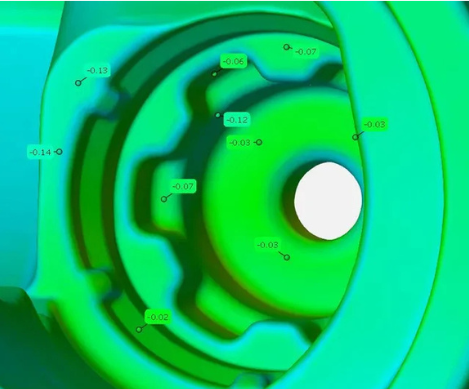

Soll-Ist-Vergleich (CAD-Vergleich)Wir legen das gemessene Volumenmodell über Ihre CAD-Daten und zeigen Abweichungen farbcodiert über das gesamte Bauteil. Maßhaltigkeit wird auf einen Blick nachvollziehbar.

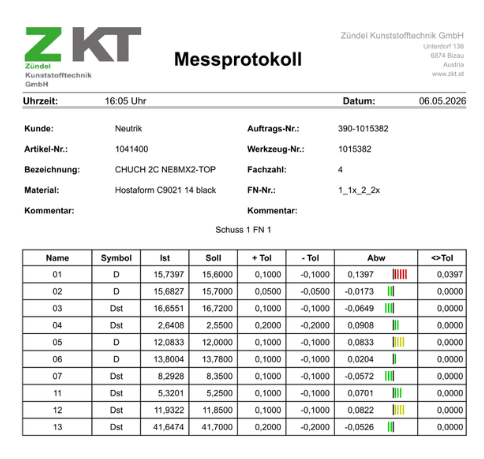

Erstbemusterung und MaßprotokolleBemaßung nach Zeichnung, dokumentierte Messergebnisse und Berichte als Grundlage für die Freigabe – schnell und reproduzierbar.
WandstärkenanalyseFlächige Auswertung der Wanddicken über das gesamte Bauteil, auch an Stellen, die taktil nicht erreichbar sind.

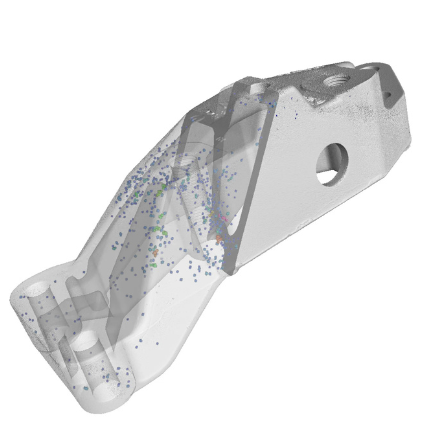

Porositäts- und LunkeranalyseErkennen, Lokalisieren und Bewerten von Einschlüssen und Hohlräumen inklusive Volumen- und Positionsangabe.

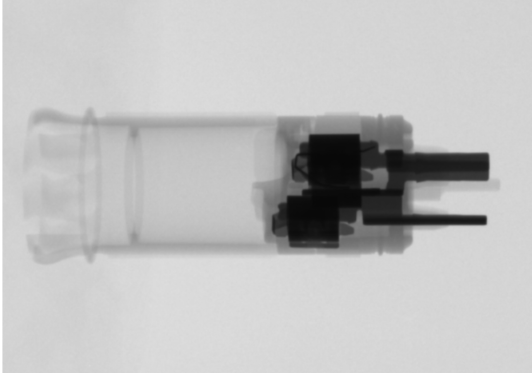

Baugruppen- und MontageprüfungPrüfung von Passungen, Spalten und der korrekten Lage von Einzelteilen im zusammengebauten Zustand – ohne Demontage.
Reverse EngineeringRückführung realer Bauteile in nutzbare 3D-Daten, etwa wenn Konstruktionsdaten fehlen oder ein bestehendes Teil reproduziert werden soll.
LohnmessungSie haben kein eigenes CT-System? Wir messen Ihre Bauteile im Auftrag und liefern die dokumentierten Ergebnisse.

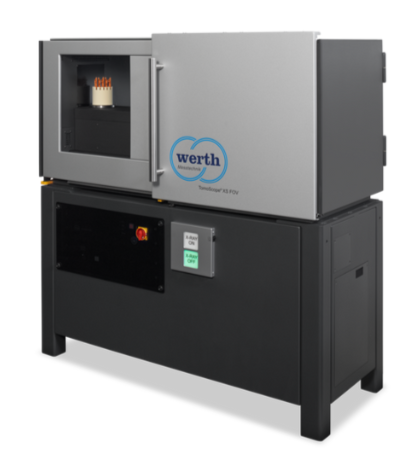

CT-MessgerätWerth TomoScope XS 160Messbare Werkstückgröße90 × 90 × 90 mmVerfahrenIndustrielle Computertomografie (Röntgen)AnwendungenErstbemusterung, Serienprüfung, ZfP, Reverse Engineering, LohnmessungQualitätsmanagementzertifiziert nach ISO 9001:2015
Unsere CT-Messtechnik unterstützt Kunden mit hohen technischen Anforderungen – unter anderem aus den Bereichen Automotive, Medizin- und Dentaltechnik, Elektro und Elektronik, Maschinenbau, Beschläge, Möbel sowie Haushalts- und Konsumgüter. Ob enges Toleranzfenster, sicherheitsrelevantes Bauteil oder komplexe Baugruppe: Wir liefern verlässliche, dokumentierte Ergebnisse.
Sie möchten ein Bauteil zerstörungsfrei prüfen, eine Erstbemusterung beauftragen oder eine Lohnmessung anfragen? Senden Sie uns Ihre Anfrage – wir melden uns direkt und ohne Umwege.
Zündel Kunststofftechnik GmbHUnterdorf 1366874 Bizau, Österreich
